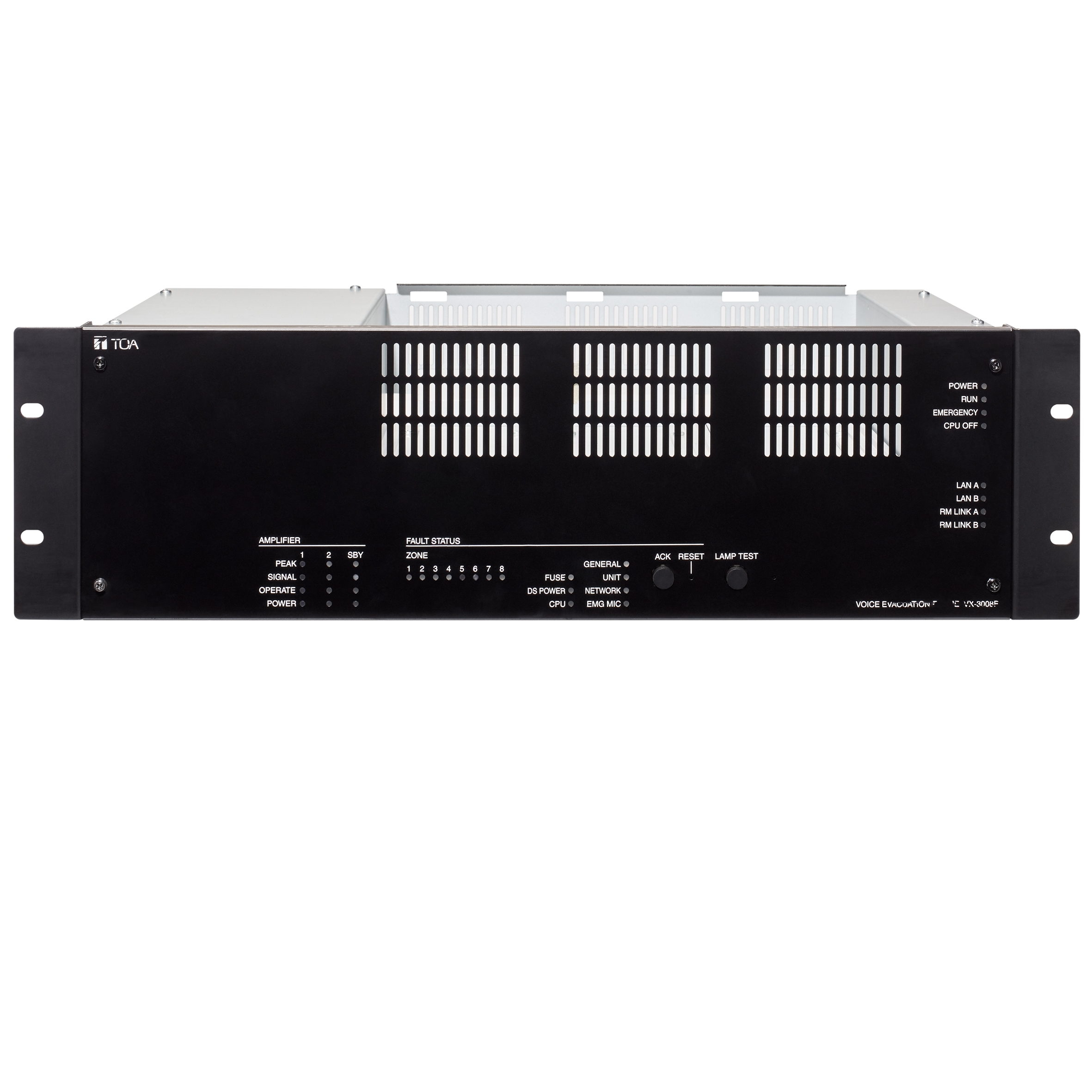

Khung giám sát 8 kênh TOA VX-3008F
Giới thiệu sản phẩm: Khung giám sát 8 kênh TOA VX-3008F
VX-3008F là thiết bị được thiết kế để điều khiển các thông báo sơ tán bằng giọng nói của hệ thống sơ tán bằng giọng nói loại rack gắn kết VX-3000 Series của TOA phù hợp với tiêu chuẩn Châu Âu EN54 cho hệ thống báo cháy. Nó có đầu vào âm thanh đầu vào và có thể xuất tín hiệu âm thanh khuếch đại đến các dòng loa khi các mô-đun bộ khuếch đại công suất tùy chọn được lắp. Có thể thực hiện Phát thanh cảnh báo khẩn cấp được ưu tiên cao hơn phát sóng khẩn cấp. Hai mô hình phát sóng khẩn cấp có thể được kích hoạt đồng thời. Tương thích với mạng, hệ thống có thể được cấu hình theo bố trí phân tán. Các tính năng bao gồm các chức năng sau: Chức năng xử lý tín hiệu số cho phép điều chỉnh âm thanh thích hợp cho các nguồn âm thanh đầu vào và bộ khuếch đại đầu ra, Chức năng triệt tiêu phản hồi tự động triệt tiêu phản hồi âm thanh khi nó xảy ra, chức năng VOX cho phép khởi động / dừng điều khiển phát sóng bằng cách kích hoạt âm thanh và chức năng ANC cho phép điều khiển tiếng ồn xung quanh. (Các chức năng ANC phân biệt giữa âm thanh đầu ra của đơn vị và tiếng ồn xung quanh. Âm thanh đầu ra của thiết bị không được phát hiện là tiếng ồn.) Các chỉ báo hiển thị trạng thái lỗi như trạng thái lỗi và trạng thái tín hiệu bộ khuếch đại công suất. Có thể lắp tổng cộng 3 mô-đun bộ khuếch đại công suất (2 để sử dụng bộ khuếch đại vùng và 1 để sử dụng bộ khuếch đại dự phòng). Được trang bị đầu ra ma trận, VX-3008F có thể được sử dụng làm bộ chọn loa 2 kênh sử dụng 2 bộ khuếch đại công suất. Việc đặt đích đầu ra ma trận làm cho các vùng 1-bus và 2-bus cùng tồn tại.
Thông số kĩ thuật Khung giám sát 8 kênh TOA VX-3008F
| Nguồn năng lượng | 31 V DC (phạm vi hoạt động: 20 – 33 V DC), khối đầu cuối có thể tháo rời (4 chân) |
| Sự tiêu thụ năng lượng | 85 W ở 31 V DC |
| Các chỉ số | POWER (xanh lá cây) 1, RUN (xanh)… 1, KHẨN CẤP (màu đỏ)… 1, CPU OFF (đỏ)… 1, LAN A (xanh)… 1, LAN B (xanh)… 1, RS LINK A (màu xanh lục )… 1, RS LINK B (xanh lá cây)… 1 TÌNH TRẠNG NHANH (màu vàng) CHUNG… 1, ĐƠN VỊ (* 1)… 1, MẠNG (* 1)… 1, EMG MIC (* 1)… 1, FUSE (* 1) )… 1, POWER (* 1)… 1, CPU… 1, ZONE… 8 AMPLIFIER PEAK (đỏ)… 3, SIGNAL (xanh lá cây)… 3, OPERATE (xanh)… 3, POWER (xanh)… 3 |
| Hoạt động | Công tắc điều khiển lỗi … 2 (ACK / RESET) Công tắc kiểm tra … 1 (LAMP TEST) Công tắc cài đặt: ID NUMBER, RESET, IMPEDANCE, Cài đặt (bảng mặt trước bên trong) |
| LAN A, B | Số kết nối: 2 (LAN A, LAN B) Mạng I / F: Giao thức mạng 100BASE-TX : Giao thức TCP, UDP, ARP, ICMP, RTP, IGMP, FTP, Giao thức HTTP Spanning: Hệ thống truyền âm thanh RSTP: Âm thanh gói TOA Phương pháp mã hóa âm thanh: Tần số lấy mẫu âm thanh PCM : 48 kHz Số bit định lượng âm thanh: 16 bit Thiết bị kết nối: VX-3004F, VX-3008F khác, VX-3016F, NX-300, Đầu nối HUB chuyển đổi : Đầu nối RJ45 Cáp kết nối: Danh mục 5 xoắn cặp cáp (CAT5) Số giai đoạn của kết nối Cascade: Lên đến 7 Khoảng cách cáp tối đa: 100 m (328,08 ft) |
| Liên kết RS A, B | Số đầu nối: 2 (RS LINK A, RS LINK B) Mức đầu vào âm thanh: 0 dB (* 2) Nguồn cấp dữ liệu: Max. 1 A trên đầu nối Đầu nối: Đầu nối RJ45 Cáp kết nối: Được che chắn Danh mục 5 cáp xoắn đôi (CAT5-STP) Khoảng cách cáp tối đa: 1200 m (3937,01 ft) |
| Liên kết DS | Thiết bị kết nối: DS LINK Các bộ cấp nguồn Bộ kết nối: Đầu nối RJ45 Cáp kết nối: Được che chắn Danh mục 5 cáp xoắn đôi (CAT5-STP) Khoảng cách cáp tối đa: 5 m (16,4 ft) |
| Liên kết tương tự | Số đầu nối: 1 đầu vào, 1 đầu ra Thiết bị kết nối: VX-3004F, Đầu nối VX-3008F, VX-3016F : Đầu nối RJ45 Cáp kết nối: Được che chắn Danh mục 5 cáp xoắn đôi (CAT5-STP) Khoảng cách cáp tối đa: 800 m (2624.67) ft) |
| Kiểm soát đầu vào 1, 2 | 16 đầu vào, ngõ vào tiếp điểm không áp, điện áp mở: 24 V DC, dòng ngắn mạch: 2 mA Hệ thống phát hiện lỗi: Mạch ngắn, Mạch hở, Phương pháp: Phát hiện điện áp Đầu nối: Đầu nối RJ45 Cáp kết nối: Được che chắn Danh mục 5 cặp xoắn cáp (CAT5-STP) |
| Kiểm soát khẩn cấp IN | Đầu vào 2: Đầu vào điện áp bị cô lập, đầu nối -24 đến +24 V : Đầu nối RJ45 Cáp kết nối: Loại 5 cáp xoắn đôi (CAT5) |
| Hàm VOX | Ngưỡng: -60 đến 0 dB (bước 1 dB) Độ trễ: 0 đến +10 dB, Thời gian chờ: 10 ms – 10 s Có thể cài đặt cho mỗi đầu vào âm thanh |
| Đầu ra điều khiển 1, 2 | Các đầu ra chung: 8 với ngõ ra CONTROL: 1 ngõ ra độc quyền: 3 với ngõ ra CONTROL 2 FAULT FAULT, CPU FAULT, CPU OFF Không tiếp điểm điện áp, đầu ra tiếp điểm điện, dòng điều khiển: 10 mA, chịu được điện áp: 28 V DC Connector: RJ45 connector Cáp kết nối: Được che chắn Danh mục 5 cáp xoắn đôi (CAT5-STP) |
| ATT / Đầu ra điều khiển | 8 đầu ra, không tiếp điểm điện áp, tiếp điểm relay (NC, NO, C), dòng điều khiển: 2 mA đến 5 A, chịu được điện áp: 125 V AC, 40 V DC Connector: Khối đầu cuối có thể tháo rời (12 chân)… 2 |
| Ngõ vào âm thanh 1, 2, 3, 4 | 4 đầu vào Độ nhạy: LINE: -20 dB (* 2), MIC: -60 dB (* 2) Cảm biến LINE / MIC / ANC (có thể thay đổi với phần mềm cài đặt) Kiểm soát độ sáng: điều chỉnh âm lượng với điều khiển âm lượng (bảng mặt trước) – vô cực tới 0 dB Trở kháng đầu vào: 47 kΩ, đáp ứng tần số cân bằng điện tử : 40 Hz – 20 kHz – / + 1 dB (tại DA CONTROL LINK, ngõ ra 0 dB) Biến dạng: 1 %%% trở xuống (tại DA CONTROL LINK, 0 Ngõ ra dB, 1 kHz) Tín hiệu để Noise Ratio: 60 dB trở lên (tại DA CONTROL LINK, A-weighted) Nguồn điện Phantom: 24 V DC, có thể được thiết lập với phần mềm cài đặt Connector: Block terminal (6 pins)… 2 |
